Hauptbahnhof Frankfurt

Die DB schreibt die Vorplanung zur Sanierung des Querbahnsteiges aus

Ich nehme mal an, damit ist "nur" die Nordseite gemeint. Die Südseite wurde ja schon früher mal gemacht. Ok, das ist auch schon wieder 20 Jahre her, aber macht auf mich nicht direkt den Eindruck, dass es da schon wieder ein Sanierung bräuchte. So ganz schlau wird man dazu aus den Unterlagen der Ausschreibung nicht.

Würde auch passen, denn sonst würde es mit der Neugestaltung der B-Ebene kollidieren, die ja aus der Eingangshalle neue Auf- und Abgänge zum Querbahnsteig hin bekommen soll.

Damals wurden im Wesentlichen die Läden an der Südseite des Querbahnsteigs hinter die historische Innenfassade versetzt. Die bevorstehende Maßnahme geht deutlich weiter. Unter anderem soll am gesamten Querbahnsteig die Stahlbetondecke zwischen Erdgeschoss und Kellergeschoss ausgetauscht werden, da sie teilweise nicht mehr tragfähig ist. Das wird gewiss keine Kleinigkeit, zumal unter der Decke eine große Menge von Kabeln und Rohren verläuft, die zuerst sondiert, dann verlegt und schließlich zurückgebaut werden müssen. Schaut nicht nach einer einfachen Aufgabe aus:

Bilder: Deutsche Bahn AG

Auch ist geplant, das Kellergeschoss so auszubauen, dass dass es als "Wegealternative" zum Querbahnsteig im Erdgeschoss dienen kann. Zu berücksichtigen sind dabei Anbindungen an die B-Ebene und den geplanten Fernbahntunnel. Einen Überblick über die geplanten Maßnahmen verschafft besonders die Anlage 1.0, die sich unter den gepackten Unterlagen -> weitere Dokumente -> im Ordner "Anlage 1-20.zip" findet.

Eine Kollision mit dem Bau des neuen Hauptzugangs zur B-Ebene sehe ich nicht, ChriSto, der soll ja im Vestibül entstehen. Nochmals der Lageplan aus #464:

Grafik: Deutsche Bahn AG

Die Sanierung des Querbahnsteiges ist Teil des Masterplan HBF. Dazu gehören aktuell die folgenden Themen:

- Umstrukturierung Nordbau / B-Ebene - In Bau

- Ver- und Entsorgungszentrum (Nordflügel) - Planung wurde vor kurzem ausgeschrieben

- Fernbahntunnel (Variante Südflügel projektiert)

- Sanierung Bahnsteige

- Neubau Gleis 25

- Personentunnel

- Sanierung Tiefgarage

- Ertüchtigung gesamthafter Brandschutz

- 50 Hz

- BMA, ELA, SAA, dBOS

- Postpaketkammer

- Umbau Cosmopolitan - In Umsetzung, Ersatzstandort Bahnhofsmanagement

Zum neuen Ver- und Entsorgungszentrums:

Dies soll unter dem Nordflügel angesiedelt werden. Im Rahmen des Baus wird der westliche Teil, der nach 1950 errichtet wurde, abgerissen und durch einen Neubau ersetzt. Der ältere Teil soll vollständig entkernt und wiederaufgebaut werden.

Wie ist das gemeint, dass der Keller eine Wegealternative zum Querbahnsteig werden soll? Verstehe ich es richtig, dass in dieser Maßnahme bereits umgesetzt wird, dass vom Fernbahntunnel in -40m Tiefe auf eine Ebene z.B. -6m später eine Rolltreppe geht und von dieser dann entweder ganz nach oben oder direkt unter dem Querbahnsteig in das Zwischengeschoss zur S-Bahn oder zur B-Ebene gegangen werden kann?

Und weitere Frage: Ist eigentlich noch geplant die Läden auf dem Querbahnsteig zu entfernen?

Es wird eine Verbindung von der B-Ebene über das neue Untergeschoss zum Querbahnsteig mit Treppe Höhe der WC Anlage geschaffen. Dazu wird der Gepäcktunnel unter dem Querbahnsteig ausgebaut. Je nach endgültiger Lage des neuen Tiefbahnhofs wird es eine weitere Verbindung zu diesem Bahnhof geben.

Die Läden auf dem Querbahnsteig werden alle zurückgebaut und neu ggf. mit einer anderen Position wieder aufgebaut. Denn auch diese stehen auf der zu ersetzenden Bodenplatte.

Konsequenterweise müsste der ausgebaute Gepäcktunnel auch baulich zum Auf- und Abgang der S-Bahn-Station unter dem Querbahnsteig angeschlossen werden. Diese Auf- und Abgangsanlage müsste dabei erweitert werden. Ist das so geplant?

Die Treppenabgänge zur S-Bahn vom Querbahnsteig „überspringen“ die Ebene, auf die der Keller des Querbahnsteigs und der Eingangshalle liegen, soweit ich auf den Ausschreibungsunterlagen hierzu und zur B-Ebene erkennen kann. Eine Verbindung auf Kellerebene war bisher nicht geplant. Unter dem Nebeneingang im Nordbau soll ein weiterer Abgang zur S-Bahn entstehen, vom KG zur Ebene über der S-Bahn (?).

Quelle: DB Station und Service

Hellgelb die öffentlichen Verkehrsflächen im KG des Hbf, links oben eine neue Rolltreppe beim WC-Abgang. Der Gang könnte dort dann zum Fernbahntunnel verlängert werden. Die Pläne sind auf 2019 datiert, keine Ahnung ob damals schon entschieden war, die Tragkonstruktion des Querbahnsteigs komplett zu ersetzen.

Wenngleich Themen umfasst sind, die in anderen Threads diskutiert werden, die Zeitplanung der Deutschen Bahn AG an dieser Stelle. Quelle ist eine städtische Pressemitteilung von heute, in der es um eine jüngst geschlossene Vereinbarung zur Projektstruktur zwischen der Deutschen Bahn und der Stadt Frankfurt geht. Unten ein Auszug (alles hier), die Hervorhebungen sind von mir.

Welche "Hauptbahnhofsvorplätze" sind denn konkret gemeint? Aus meiner Sicht müssen auch die neuen Zugänge zum beim Fernbahntunnel geplanten neuen Personentunnel dazu gehören. Dass dieser wichtige tiefliegende Querbahnsteig städtischerseits nördlich und südlich in Löchern endet, wäre nicht akzeptabel. Hier ist der städtische Raum architektonisch und verkehrlich dem Hauptbahnhof entsprechend zu gestalten. Dazu braucht es eine Aufgabenbeschreibung, einen Auftrag und der Lösungsfindung in Wettbewerben. Ist denn die Vereinbarung Bahn-Stadt zur Projektstruktur schon veröffentlicht worden? Angemessen wäre es!

Die ersten Geschäfte auf der Nordseite der Haupthalle und zum nördlichen Ausgang (zur Vorderseite) sind leer. Ein Bäcker, eine Bank und jetzt der große Buchladen haben ihre Flächen geräumt. Das lässt darauf schließen, dass die Baumaßnahmen in diesen Bereichen beginnen. Die Wintergarten-ähnlichen Vorbauten in die Haupthalle werden ja alle verschwinden - wie das bereits im südlichen Teil vor Jahren umgesetzt wurde.

Habe gestern erstmalig nach zwanzig Jahren auf diese "Wintergärten" geachtet: die ziehen den Gesamteindruck des Nordflügels tatsächlich richtig runter. Vorher sind mir die lustigerweise nie aufgefallen, aber wenn an den Nord- mit dem Südflügel vergleicht erkennt man den negativen Effekt.

Wiederaufbau Gleis 25

Im Rahmen des Bahnprojekts FFM Hauptbahnhof - FFM Süd wurde die DB Netz auch beauftragt Gleis 25 wieder aufzubauen. Nochmal zur Erinnerung: Gleis 25 war mal ein Postgleis und befand sich ganz im Norden, außerhalb der nördlichen Halle zwischen Gleis 24 und der Poststraße, wo sich heute dieser ansehnliche Parkplatz befindet:

Nun könnte man meinen, es kann doch nicht so schwer sein, man besorgt sich einfach ein paar Schienen und legt diese an den bestehenden Bahnsteig gegenüber Gleis 24 und et voila hat man ein neues Regionalbahngleis.

Das dem nicht so ist, erfahren wir aus einer aktuellen Ausschreibung für Baugrunduntersuchungen. Demnach enthält das Projekt den

- Rückbau und Anpassung des bestehenden Bahnsteigdaches Gleis 24 und Herstellung eines neuen Bahnsteigdaches von 24,

- Rückbau des Vordaches im Anschluss der Entsorgungsstelle im Bereich des geplanten Gleises 25 zur Errichtung der Oberleitung,

- Herstellen des neuen Gleises 25 mit einer Gleislänge von möglichst 216 m zwischen Ausfahrsignal und Prellbock,

- Herstellen eines neuen Mittelbahnsteiges zwischen dem bestehenden Gleis 24 und dem neuen Gleis 25 mit einer Nutzlänge von möglichst 206 m,

- Herstellen der konstruktiven Belange unterhalb des neuen Gleises in der Postpaketkammer,

- neue Weichenverbindungen mit Anschluss an das Vorfeld, sowie

- Spurplananpassung sowie Anpassungen der Signaltechnik, Oberleitungsanlagen und

sonstiger technischer Ausrüstung.

Alles anzeigen

Der zu untersuchende "Baugrund" besteht in diesem Fall, wie auch bei den Gleisen 22-24 aus Stützen direkt über der ehemaligen Postpaketkammer: (blaue Markierung)

Wie es dort unten zwischen den Lastbrücken aussieht, kann man hier erkennen:

Eigentlich schade, dass man das Projekt Fahrradtiefgarage wohl auf Eis gelegt hat, hier wäre die Einfahrt:

und dann einmal durch den Geistertunnel ins Parkhaus

Quelle: Alle Bilder DB Netz AG, blaue Markierung soaki

[mod]Zu diesem Thema bereits oben #449 ff. mit weiteren Bildern und Informationen.[/mod]

Im Baustellen-Blog der Deutschen Bahn sind Bilder von der Deckenkonstruktion in der B-Ebene zu sehen und auch ganz aktuell das fertig restaurierte Turmzimmer, ehemals Herrenwaschraum. Was wie ich finde, ganz ansehnlich geworden ist, allerdings hätte ich mir eine andere Bodengestaltung gewünscht, aber nur meine bescheidene Meinung.

Masterplan Frankfurt Hauptbahnhof

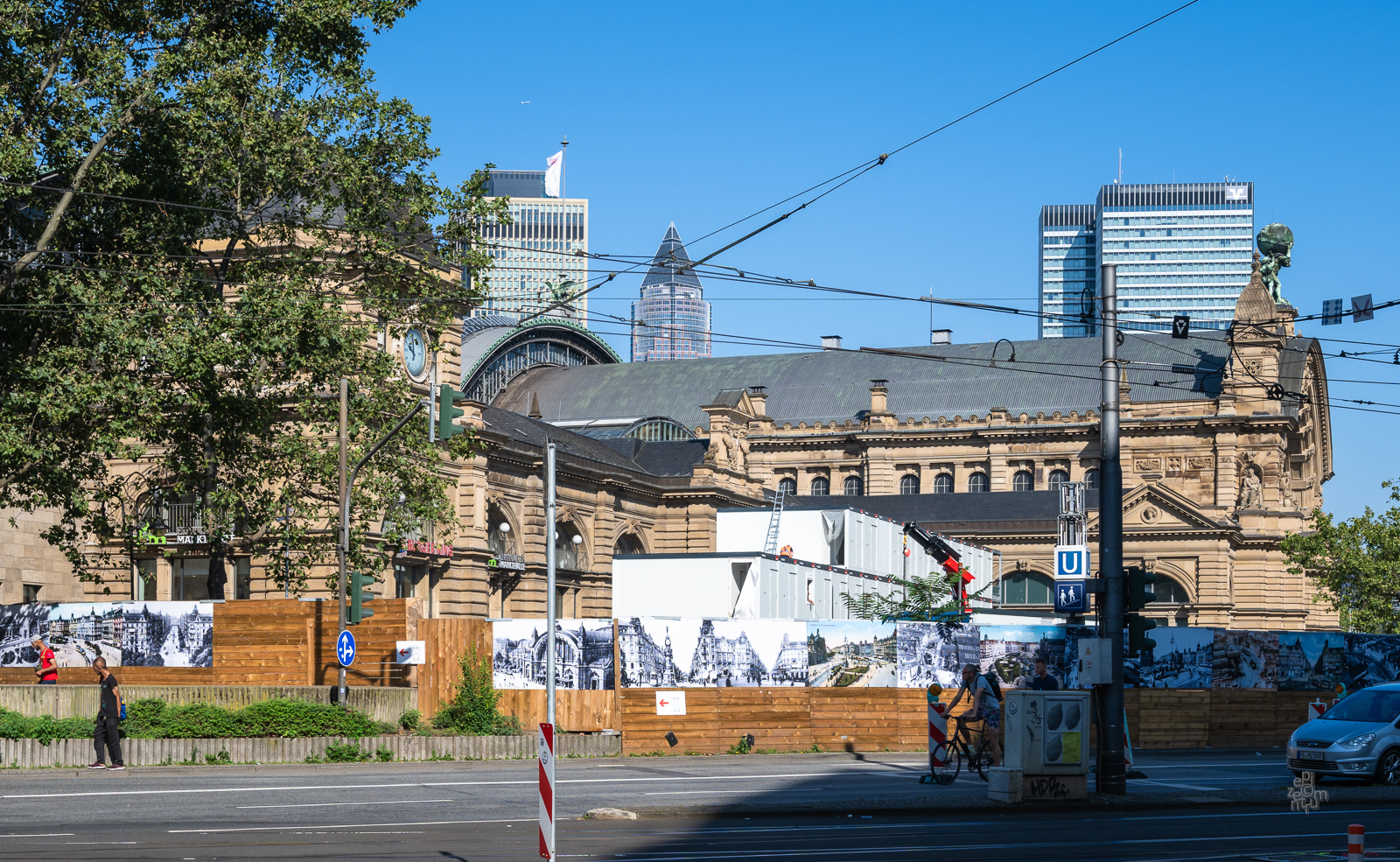

Am Hauptbahnhof wird weiter an der Baustelleneinrichtung gearbeitet. Derzeit entsteht die zweite Container-Burg im Bereich des Bahnhofsvorplatzes direkt vor dem nördlichen Flügel:

Bilder: epizentrum

Während der Hauptbahnhof an einigen Stellen erneuert und erweitert wird, lässt die DB an anderen Stellen das prunkvolle, eigentlich für die Ewigkeit gebaute Bauwerk verfallen. So wurde vor langer Zeit das Dach des Nordausgangs mit einem engmaschigen Netz zugehängt, vielleicht um das Herabfallen von abbröckelndem Stein zu verhindern. Dadurch wurde ein neues Taubenparadies geschaffen und es wird Regenwasser direkt auf die Fassade geleitet. Folglich kommt es zu dauerfeuchten Wänden. Abgesehen davon, dass die grünen Algen an diesem Ort nicht schön wirken, wird der wertvolle Sandstein sicherlich darunter leiden.

_{Fotos: Beggi}

Oh Mann, wie kann man nur?

Das ist echt megapeinlich für die Bahn.

Das ist leider oft das Problem, wenn es nicht ums eigene Geld geht und man keine Angst vor Konsequenzen haben muss oder man Angst haben muss Kunden zu vergraulen. Kein privates Unternehmen würde sich erlauben so einen Eingangsbereich zu haben. Kein Unternehmen würde so mit seinen Immobilien umgehen. Und ich glaube in normalen Unternehmen würde man für so einen Umgang mit den Firmengebäuden seinen Posten verlieren.

Ich habe es über 10 Jahre in der Instandhaltung im öffentlichen Dienst erlebt wie das läuft.... kann sich kein Außenstehender vorstellen.

Vermutlich war ich nicht der Einzige, der sich gefragt hat, warum die ersten Teilbereiche der B-Ebene entgegen der ursprünglichen Ankündigung noch immer nicht auf sind und man stadtweit laut zum Thema schweigt. Der DB Navigator plaudert es aus:

„Weiterhin sind die Ausgänge „Düsseldorfer Straße“, „Taunusstraße“ und „Karlstraße“ bis

voraussichtlich Sommer 2024 gesperrt. Bitte nutzen Sie stattdessen den Ausgang „Poststraße“.

Ursprünglich war vorgesehen, die Treppenaufgänge bereits 2021 bzw. im Februar 2023 wieder zu öffnen. Diese Termine konnten jedoch nicht gehalten werden, da eine massive Schadstoffsanierung durchgeführt werden muss. Durch fehlende Kapazitäten im Bereich Schadstoffsanierung verzögern

sich die Arbeiten weiterhin.“

Quelle: https://bauinfos.deutschebahn.com/lf/ba_frankfur…ptember2021.pdf

Im untenstehenden Bild links zu sehen ist eine neu bezogene Apotheke im Nordflügel. Offensichtlich werden die sog. Wintergärten nicht komplett bis zur Bahnhofsmauer zurückgebaut, so wie das am Südflügel der Fall ist, sondern ein 3 Meter langer Streifen bleibt erhalten. Vermutlich werden nur die rundlichen Ausbuchtungen wie rechts im Travelshop zu sehen zurückgebaut. Schade, den das originale Mauerwerk ist zumindest teilweise erhalten, wie man innen sehen kann.
